Introducción

La gama Electrolux FG90X combina quemadores de alta potencia, un horno eléctrico multifunción de 105 L y una pantalla digital con temporizador preciso: una combinación de rendimiento que deleita a chefs y familias. Para mantener este nivel de excelencia, los técnicos e instaladores necesitan procesos claros para la conversión de gas, el ajuste preciso de la llama y la sustitución segura de resistencias y ventiladores. Este manual oficial recopila todas las instrucciones, diagramas y valores de prueba, transformando la incertidumbre en diagnósticos rápidos y reparaciones de primera calidad. Prepárese para reducir las repeticiones de trabajos, aumentar su credibilidad y ofrecer un soporte premium a cada cliente.

Producto digital, envío automático
Recibirás el enlace de descarga inmediatamente después de la compra.

Beneficios de comprar el Manual Técnico de la Estufa Electrolux FG90X

Conversión de GLP a GN sin errores Las tablas de inyectores, las presiones estáticas/dinámicas y el ajuste mínimo de la llama paso a paso garantizan una correcta adaptación al gas disponible.
Diagnóstico rápido de averías eléctricas y de calefacción El árbol de averías cruza los síntomas con pruebas de continuidad, resistencia y tensión, permitiéndole localizar termostatos, resistencias y placas defectuosas en minutos.
Procedimientos de desmontaje ilustrados Las secuencias de fotografías detallan el retiro de la mesa de acero inoxidable, el panel digital, los ventiladores y la puerta del horno, preservando el acabado y los componentes sensibles.
Buenas prácticas de seguridad Instrucciones sobre puesta a tierra NBR 5410, uso de guantes, pulsera antiestática y prueba de fugas con detergente previenen accidentes, multas y garantizan la conformidad técnica.

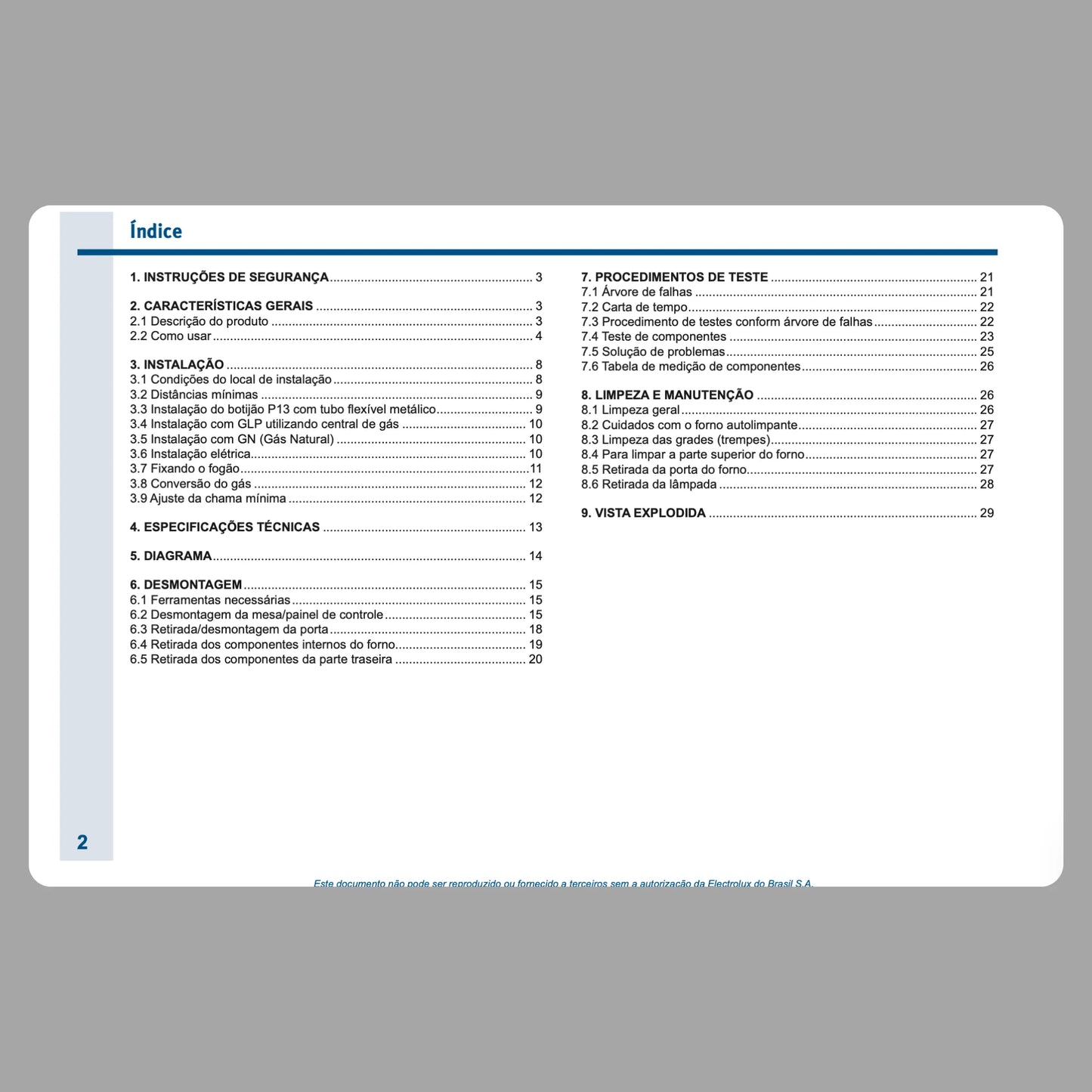

Manual técnico de la estufa Electrolux FG90X Contenido

Al principio, el documento proporciona instrucciones completas de seguridad, que abarcan la prevención de fugas de gas y los procedimientos en caso de incendio. En las características generales, encontrará un diagrama de los quemadores (auxiliar, semirrápido, rápido y de triple llama) y el horno eléctrico con ocho funciones, incluyendo grill, convección y ventilación forzada.

La sección de instalación detalla los requisitos de ventilación, las distancias mínimas, los dispositivos antivuelco, la conexión eléctrica de 220 V/20 A y cuatro opciones de conexión de gas: bombona P13, unidad central de GLP, gas natural canalizado y conversión de fábrica. Los diagramas muestran la correcta colocación de la cadena de seguridad y la rampa de gas.

En el bloque de desmontaje, se incluyen fotos paso a paso que explican el desmontaje de la mesa, los registros, el sistema de encendido, los termopares, las resistencias superior, inferior, circular y de rejilla, así como los ventiladores tangenciales y de convección. Cada foto se referencia con la herramienta recomendada (llave de tubo de 7 mm, llave combinada de 10/13 mm, destornillador Phillips).

Los procedimientos de prueba incluyen la tabla de tiempos del selector de funciones, mediciones de resistencia (p. ej., resistencia de bucle ≈ 35 Ω), la continuidad del protector térmico y la comprobación del voltaje de la placa de alimentación. La tabla de componentes resume los valores nominales con una tolerancia de ±10 %.

Finalmente, las guías de limpieza detalladas cubren la autolimpieza del esmalte del horno, la extracción de rejillas, luces piloto y el mantenimiento de los salvamanteles, la preservación del acero inoxidable y el esmalte y la prevención de olores residuales.

Preguntas frecuentes

1 - ¿Cómo convertir de forma segura la FG90X de GLP a gas natural? Reemplace los inyectores según la tabla (auxiliar Ø 0,72 mm, semirrápido Ø 0,97 mm, rápido Ø 1,18 mm, triple llama Ø 1,40 mm) y ajuste la llama mínima según la guía de ¼ o ⅛ de vuelta; para finalizar, coloque la etiqueta de identificación GN.

2 - El horno no calienta por encima de 180 °C; ¿por dónde empezar el diagnóstico? Compruebe la continuidad de la resistencia circular (~35 Ω) y la tensión de salida en la placa; si es correcta, pruebe el termostato de la cavidad a 125 °C y el termostato del panel.

3 - ¿Es posible instalar la FG90X con una bombona de gas a más de 80 cm de la estufa? Sí, pero la norma NBR 13932 exige tuberías rígidas de acero o cobre después de este límite; la tubería metálica flexible debe tener una longitud máxima de 1,25 m.

4 - ¿Cómo ajustar la hora en el panel digital tras un corte de luz? Pulse las teclas +/- simultáneamente hasta que parpadeen los dígitos de la hora, ajuste con +/-, pulse de nuevo para los minutos y, para finalizar, espere 5 segundos o toque la tecla del temporizador.

5 - ¿Cuándo reemplazar los ventiladores tangenciales y de convección? Si la resistencia óhmica está fuera de rango (tangencial ≈ 377 Ω, convección ≈ 212 Ω) o no hay voltaje durante el comando, reemplácelos para evitar el sobrecalentamiento y un horneado irregular.

¿Cómo funciona la descarga instantánea?

Una vez aprobado el pago, el sistema envía automáticamente un enlace único a su correo electrónico. Haga clic, descargue el PDF completo y véalo sin conexión en su portátil, tableta o smartphone, incluso en el lugar de la instalación.

Conclusión

El Manual Técnico de la Estufa Electrolux FG90X ofrece un mapa completo para instalaciones impecables, conversiones de gas sin necesidad de retrabajo y reparaciones rápidas que deleitan al cliente. Domine los valores de prueba, los diagramas eléctricos y el desmontaje seguro, y convierta cada servicio en una referencia de excelencia. ¡Consígalo ahora y aumente su experiencia!
